无腐蚀性铝焊膏

无腐蚀（氟化物）铝钎焊助剂

成分说明：

无腐蚀(氟化物)铝钎焊助剂的主要成分是氟铝酸盐，即氟铝酸钾与氟铝酸铯，其在融化前是稳定的白色粉末，不吸潮，不分解。这个系列产品多以配方控制来保障其二元或多元共晶状态以达到最低熔点和最佳流动性。

镁含量铝合金说明：

常用于硬质铝合金的镁元素可以与氧气生成氧化镁，与氮气生成氮化镁。这两种化合物对钎焊来说都是有害且难以去除的。含镁量0.5%以上（如6063）的铝合金推荐通过快速加热，如火焰和感应的方式降低上述化合物的生成。0.5%以下含镁量的铝合金采用氮气保护环境下的炉中钎焊时可以通过使用氟铝酸铯钎剂来去除有害化合物。

腐蚀性说明：

这一系列产品水溶性非常低，不吸潮，其粉末对铝完全无腐蚀。但其与水或者吸水性溶剂的混合膏状物不能被简单视为无腐蚀，附着在铝合金表面之后应在出现腐蚀性痕迹之前烘干或实施焊接。其钎焊残渣在常规服役环境下可以被视为无腐蚀。在大多数使用场景下，这些残渣不需要被去除。在某些环境下和某些具体型号的成分作用下，其钎剂残渣还可以为工件提供防腐蚀保护。

融化行为说明：

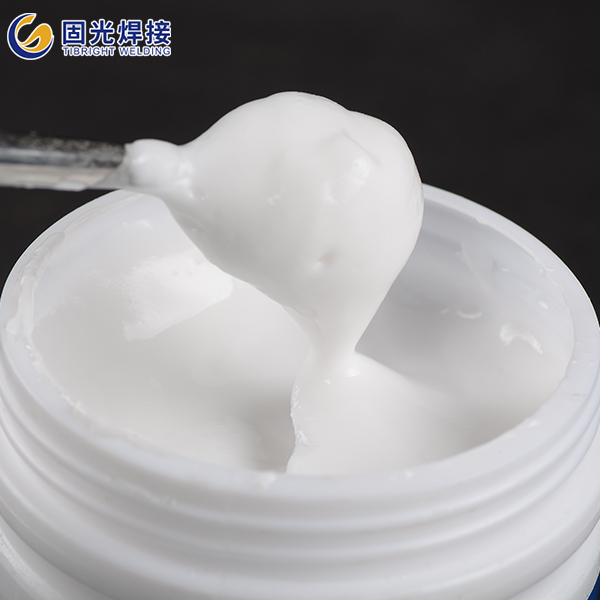

由于本品为接近共晶的二元无机化合物，在加热过程中可以观察到从粉末到液态的快速变化，进而立即呈现低粘度高流动性状态。其融化之前对工件表面没有任何附着力，很容易被外力(如火焰，震动等)作用下离开工件表面。该系列钎剂常在氮气环境的炉内使用，也常制作为药芯钎料条/丝或者制成膏状。

残渣说明：

该产品融液清澈干净无杂质，流动性好，流动膜非常薄，凝固后钎剂残渣白净，成薄膜状。其残渣的附着力很强，很难去除。但在一些需要对工件进行如电镀，阳极氧化，喷塑等表面处理需要去除这些残渣，则需要采用机械打磨或者长时间酸洗的方式。为了防止铝材被腐蚀，采用草酸等低酸性有机酸进行不低于3小时的浸泡可以去除该钎剂的残渣。

涂覆工艺与产品
